Hướng dẫn lắp đặt van điện từ chi tiết, chuẩn kỹ thuật

Van điện từ lắp đúng vị trí, chuẩn kỹ thuật giúp máy móc hoạt động ổn định, tối ưu chi phí trong quá trình vận hành. Dưới đây là hướng dẫn lắp đặt van điện từ chi tiết, chuẩn kỹ thuật mà chúng tôi gợi ý cho bạn.

 2 bước kiểm tra trước khi lắp đặt van điện từ

Để van điện từ solenoid phát huy hết khả năng điều chỉnh luồng chất lỏng, khí nén cần chọn loại van phù hợp với vị trí lắp đặt, mục đích lắp van. Cụ thể trong quá trình lựa chọn bạn bạn cần căn cứ vào:

Loại chất lỏng hoặc khí đi qua van:

• Nếu là nước nên chọn loại van đồng hoặc inox, ron cao su chịu nước.

• Dẫn khí nén dùng van có khả năng chống ăn mòn, ron cao su hoặc PTFE.

• Dẫn hóa chất dùng van nhựa (PVC, PVDF) hoặc inox 316, ron FKM, PTFE.

Kiểu hoạt động của van:

• Van thường đóng sẽ mở khi có điện, thường dùng phổ biến.

• Van thường mở đóng khi có điện.

• Van tác động trực tiếp cho áp suất thấp hoặc không có áp.

• Van tác động gián tiếp dùng cho áp suất cao hơn, lưu lượng lớn hơn.

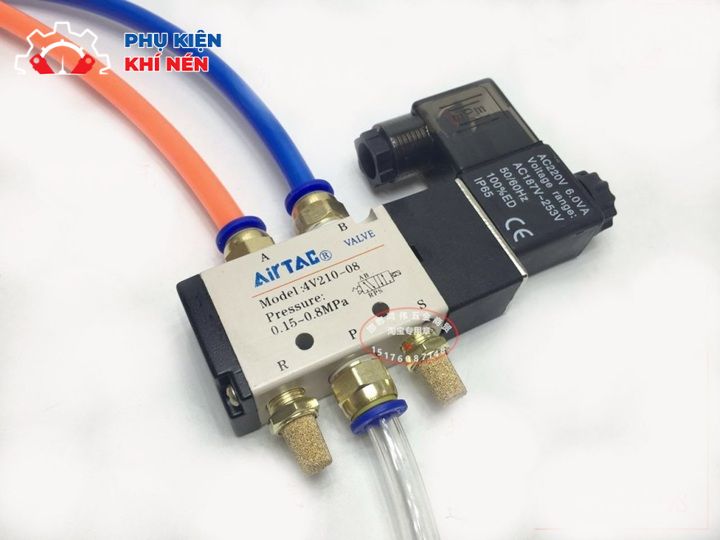

Hướng dẫn lắp đặt van điện từ đúng kỹ thuật

Cách lắp đặt van điện từ không quá phức tạp chỉ cần đảm bảo lắp đúng chiều van, đấu nối đúng nguồn điện và các vị trí giắc cắm. Cụ thể quy trình lắp van điện từ chuẩn gồm 4 bước dưới đây:

Bước 1: Chuẩn bị dụng cụ đầy đủ

Trước khi tiến hành lắp đặt bạn cần chuẩn bị đầy đủ dụng cụ như:

• Van điện từ phù hợp với vị trí lắp đặt, loại chất lỏng chạy qua.
• Khoan để gắn phụ kiện lên tường hoặc tủ điện nếu cần.
• Cờ lê, mỏ lết, kìm để siết chặt hay cắt dây điện trong quá trình lắp đặt.

Bước 2: Ngắt nguồn trước khi lắp đặt

• Ngắt kết nối nguồn điện và áp lực khí nén trước khi lắp đặt.
• Vệ sinh đường ống dẫn sạch sẽ, loại bỏ cặn bẩn, rỉ sét và tạp chất.
• Xác định vị trí lắp đặt đảm bảo thuận tiện trong quá trình bảo trì, tránh ẩm ướt, rung lắc.

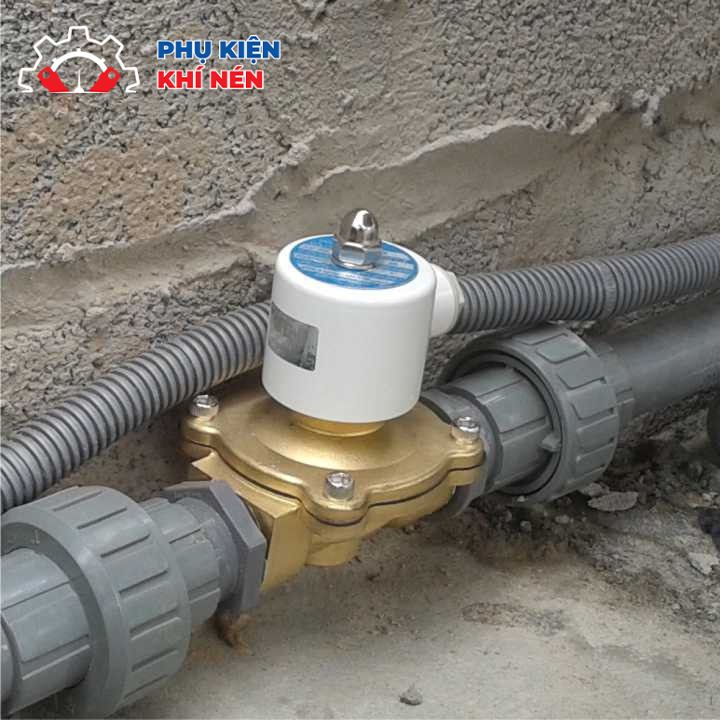

Bước 3: Tiến hành lắp đặt

• Xác định đúng chiều đi của dòng khí, chất theo hướng mũi tên.
• Sử dụng băn tan cuốn chặt các vị trí kết nối giữa đường ống và van được khít, không bị rò rỉ khí hay chất lỏng.
• Vặn chặt các ren vị trí khớp nối, tuy nhiên không nên vặn quá chặt gây vỡ ren.

Bước 4: Kết nối nguồn và kiểm tra

• Kết nối các dây tiếp điểm vào đúng vị trí đã được ký hiệu trên cuộn coil, nếu đấu sai điện áp hay chân nguồn điện thì cuộn coil sẽ bị cháy ngay lập tức.
• Với trường hợp điều khiển tự động nên dùng thêm rơ le tự ngắt hoặc cầu trì đảm bảo an toàn.
• Mở van khóa từ từ, cấp áp và cấp nguồn điện cho van.
• Kiểm tra hiện tượng rò rỉ và tiếng đóng/mở của van.

Nếu không thấy hiện tượng rò rỉ, van đóng/mở đúng chiều thì bạn có thể hoàn thành quá trình tự lắp đặt van điện từ tại nhà.

Xem thêm:

• Cách lắp van điện từ nước thế nào?
• Cách đấu van điện từ khí nén

Lưu ý khi lắp đặt van điện từ

Để đảm bảo sau khi lắp đặt van hoạt động ổn định, chuyền dẫn khí/chất lỏng đúng mục đích thì trong quá trình lắp đặt bạn cần chú ý 1 số vấn đề sau:

• Lắp đúng chiều thân van theo hướng mũi tên, nếu lắp ngược van sẽ không hoạt động hoặc bị rò rỉ.
• Cuộn coil nên được lắp hướng thẳng lên trên để tránh bị đọng nước.
• Kiểm tra nguồn điện của cuộn coil và lắp đúng nguồn điện đầu vào cho cuộn coil.
• Không dùng nước bẩn, nước có cặn khiến van nhanh bị tắc, kẹt.
• Dùng băng tan hoặc keo ren chống rò rỉ.

Trên đây là toàn bộ hướng dẫn lắp đặt van điện từ chuẩn kỹ thuật được chia sẻ bởi kỹ thuật cửa hàng Phụ kiện khí nén Lucky. Mọi thông tin chi tiết cần hỗ trợ trong quá trình lắp đặt bạn có thể liên hệ trực tiếp theo số hotline để được tư vấn và hỗ trợ trực tiếp 24/7!
